IFM-3系列
金屬磨損顆粒傳感器
IFM系列油液金屬磨粒傳感器采用行業領先的高精度磨粒探測器件搭配后端微處理電路系統，構 成了技術性能領先的油液磨損檢測傳感器；檢測精度高、穩定性高、外形尺寸小，是在線油液 監測中磨損監測的明星產品，受到了行業的高度贊譽與認可。該傳感器能同時檢測油液中鐵磁 性顆粒與非鐵磁性顆粒的數量及尺寸分布，最小可檢測30um的鐵磁顆粒和120um非鐵磁顆粒 多達15個磨粒尺寸通道，設備故障監測更精準；24小時顆粒個數統計防止漏掉任何磨損信息 搭配后端RS485 MODBUS RTU數字通訊，使得設備磨損信息能夠穩定及時的傳輸?shù)讲杉O(shè)備 是設備磨損及故障檢測的拳頭利器。
高精度采用最新電磁檢測技術，鐵磁最小解析為30um
抗干擾抗干擾信號結構信號輸出更精準
精細化檢測可檢測15個通道磨損信息，檢測更清晰
輕量化設計精準分析磨損濃度、磨

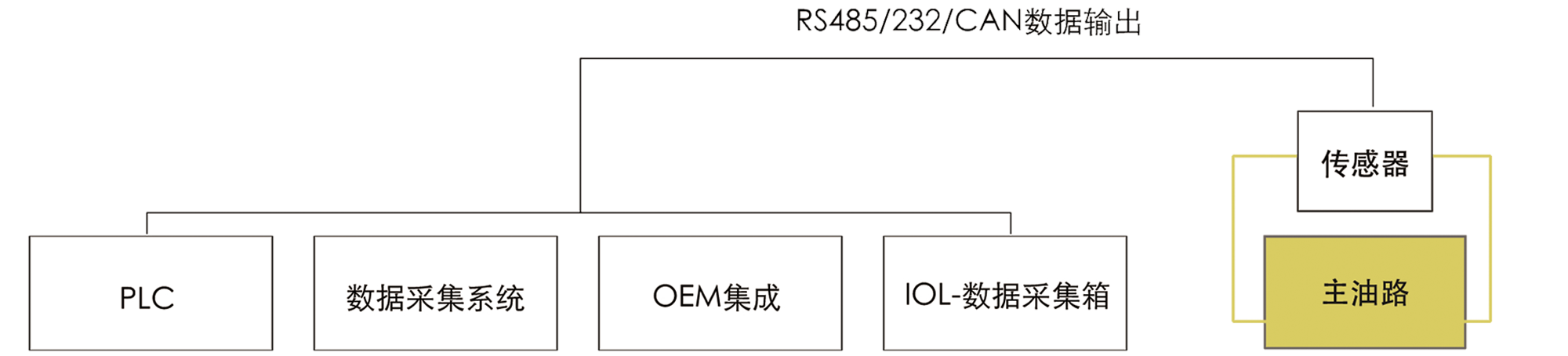

數據傳輸方式/Data transmission mode
尺寸及安裝/Dimensions and installation
適用條件/Working Condition
| 耐受溫度 | 油路壓力 | 油路流速 | 儲存溫度 | 最高海拔 | 最大振動 | 最高濕度 |
|---|---|---|---|---|---|---|
| ‐30～+85°C | 0～30bar | 0.2m/s-1m/s | ‐40～+85°C | 5000m | 2G | 95% |
規格參數/Specificationr
| 型號選擇 | 鐵磁磨損檢出通道 | 非鐵磁磨損檢出通道 | 顆粒總數 | 顆粒濃度 | 流速 |
|---|---|---|---|---|---|
| IFM-3 | 30～50um | 24h鐵磁顆粒總數 | 磨損濃度鐵磁濃度非鐵磁濃度(mg/L) | 標配 | |
| 50～100um | 120～200um | ||||
| 100～200um | 200～400um | ||||
| 200～400um | 400～800um | ||||
| 400～800um | 800～1600um | ||||
| ＞800um | ＞1600um | ||||
| 檢出率 | ≥95%（典型） | 磨損顆粒總量 | 顆粒濃度 | ||
| 鐵磁元素：鐵，鈷、鎳、釹、硼、釤、鈷，以及稀土金屬（鑭系）、其他鐵磁性合金金屬 非鐵磁元素：銅、鋁、鎂、鋅、合金金屬等 | |||||
上述金屬元素僅代表產品可以監測的范圍，傳感器不能區分元素的種類
上述性能參數對應的精度為典型值，遇到超出系統工況要求的情況下，數據可能會發生偏差，精度會根據壓力、流量、振動等數據發生變化。
電氣性能/Electrical properties
| 通訊接口 | 數據傳輸 | 功率 | 電壓 | 重量 | 外殼材質 | 電纜長度 | 防護等級 |
|---|---|---|---|---|---|---|---|
| 6芯航插 | RS485/232 | ≤3W | DC 9V～36V | 850G | 航空鋁材 | 1.5m | IP65 |
上述性能指標適合常規工業現場安裝使用，遇到復雜惡劣的戶外環境及流體性質的變化，根據現場需求進行定制化設計，也可聯系我們的銷售工程師進行推薦
